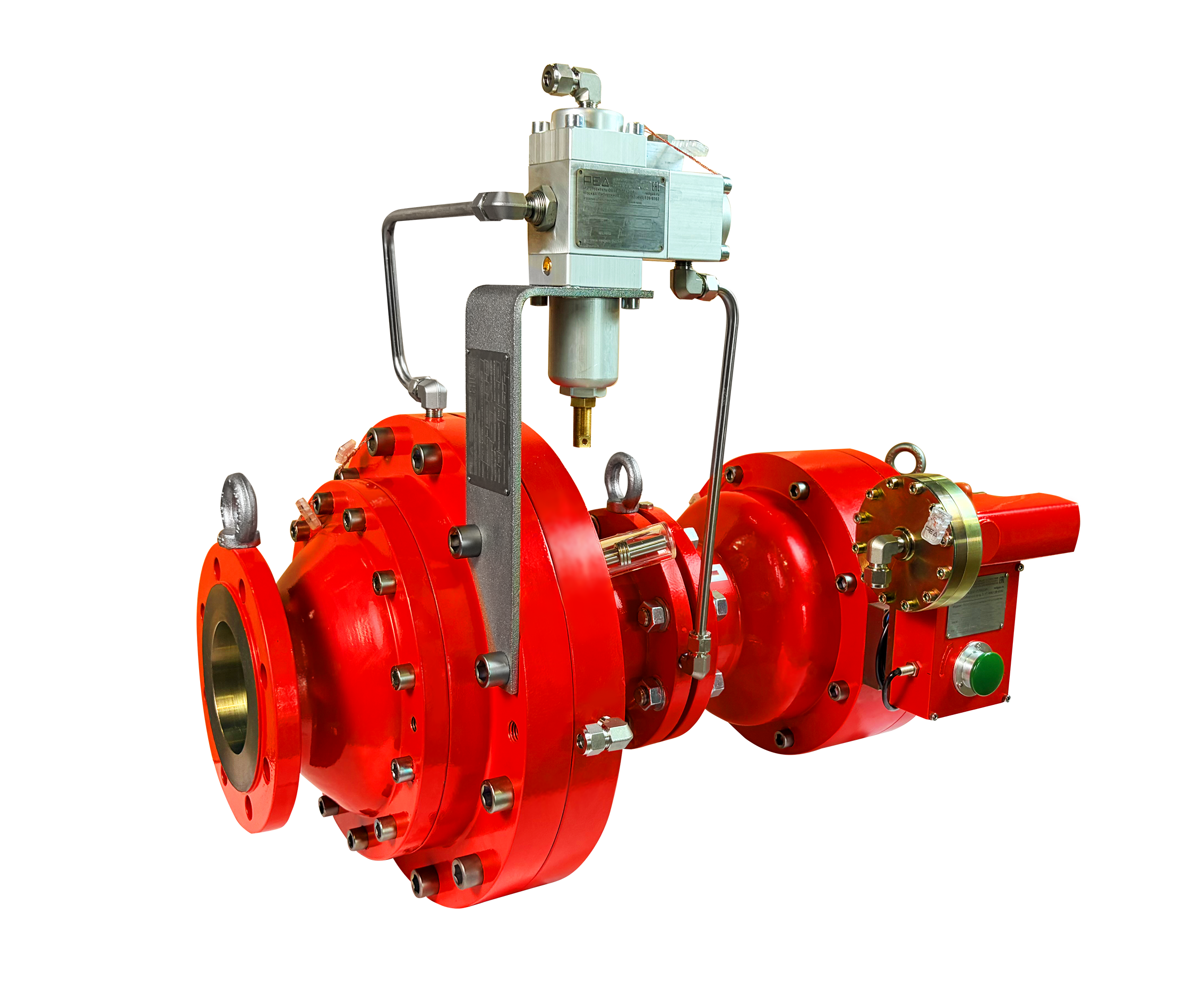

Регулятор давления газа «РЕД-7»
Регуляторы давления газа «РЕД-7» предназначены для снижения высокого и среднего давления на высокое, среднее или низкое. Регуляторы давления газа «РЕД-7» имеют прямоточную конструкцию, которая в зависимости от исполнения может включать в себя следующие устройства: встроенный ПЗК, регулятор-монитор и активный шумоглушитель. Возможные исполнения регулятора давления РЕД-8:
- только регулятор давления
- регулятор давления + монитор
- регулятор давления + ПЗК
- регулятор давления + ПЗК + монитор
- все перечисленные исполнения + шумоглушитель
Регулятор давления может быть изготовлен, как в исполнении «закрыт при отказе» (стандарт), так и в исполнении «открыт при отказе» (под заказ).
| № | Наименование параметра | Разм. | Величина параметра или примечание |
|---|---|---|---|
| Регулятор давления газа | |||
| 1 | Максимальное рабочее давление на входе, (Ре max) | МПа | 1,6 |
| 2 | Максимальное допустимое давление на корпусе регулятора, PS | МПа | 2,4 |
| 3 | Диапазон входного давления, bpe | МПа | 0,01-1,6 |
| 4 | Диапазон настройки выходного давления, Wa *: | кПа | 0,5-800,0* |
| 5 | Максимальная пропускная способность (при Рвх=1,2 МПа), Qmax |
нм3/ч | до 300 000 |
| 6 | Класс точности регулирования, АС | % | до ± 1 |
| 7 | Класс давления полного закрытия, SG | % | до + 2,5 |
| Предохранительное устройство (ПЗК) | |||
| 8 | Максимальное рабочее давление на входе | МПа | 1,6 |
| 9 | Диапазон настройки давления срабатывания предохранительного запорного клапана* | кПа | по понижению выходного давления, SSD Pu min 1,0-400*по превышению выходного давления, SSD Pu max 1,5-1000* |
| 10 | Класс точности срабатывания, AG | % | до ± 1 |
| 11 | Время срабатывания, ta | с | ≤1 |
| Общие данные | |||
| 12 | Класс герметичности рабочего и предохранительного запорного клапана (ПЗК) | — | класс «А» ГОСТ 9544-2015 |
| 13 | Способ присоединения к трубопроводу | — | фланцевый по ГОСТ 33259-2015 |
| 14 | Номинальный диаметр входа и выхода регулятора | мм | DN50, 80, 100, 150, 200, 250 и 300 |
| 15 | Температура рабочей среды, TS | °С | от -20°С до + 60°С (по заказу возможно исполнение от -40°С до + 60°С) |
| 16 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 17 | Средний срок службы до списания | лет | 40 |
Чертежи и схемы
Документы
-
Разрешительная документация
-
Эксплуатационная документация
CAD
Доступ к Библиотеке доступен по паролю. Пожалуйста, заполните форму и мы пришлем Вам доступы в течение рабочего дня.
Библиотека CAD SOLIDWORKS
Для работы с файлами с расширением *.sldprt необходима программа SolidWorks 2015 или новее. Для просмотра файлов с расширением *.sldprt можно использовать SolidWorks eDrawings Viewer. Для работы с файлами 3D библиотек с расширением *.x_t и *.step может использоваться любое специализированное ПО для 3D проектирования: Autodesk AutoCAD, Autodesk Inventor Fusion, Unigraphics, IronCAD, КОМПАС, IMSI TurboCAD, Rhinoceros, CATIA, Siemens Solid Edge, STEP Tools STEP File Browser, Kubotek USA KeyCreator и Free CAD.
Преимущества
- Пилотный прямоточный регулятор давления газа
- Сбалансированная конструкция клапана
- Высокая точность выходного давления 1%
- Большой межсервисный интервал — 8 лет
- Применение мембран из высококачественного мембранного полотна
- Устойчивая работа при низких температурах
- Высокая пропускная способность даже при низком давлении на входе
- Изготовлено в России
