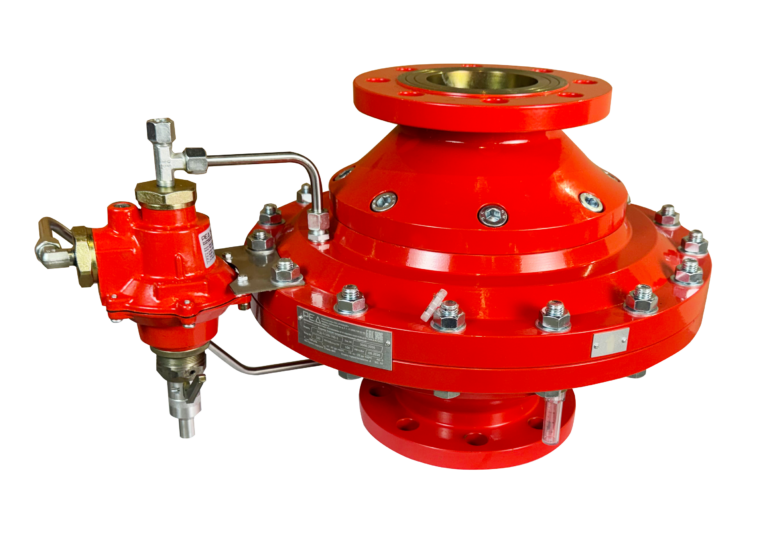

Клапан предохранительный сбросной «РЕД-П»
Клапаны предохранительные сбросные «РЕД-П» с номинальным проходом DN50 и DN100, и максимальным рабочим давлением PN 10 (10 кгс/см2), предназначены для ограничения давления газа путем сброса избыточного давления в атмосферу до установленной величины. Клапаны предохранительные сбросные «РЕД-П», далее ПСК, представляют собой устройства мембранного типа с пилотным управлением, срабатывание ПСК происходит при повышении предельно допустимых значений давления газа в системе газоснабжения. Клапаны предохранительные сбросные предназначены для систем газоснабжения в составе ГРП, ГРПБ, ШРП (ГРПШ), ГРУ работающих на природном газе по ГОСТ 5542-2014. Клапаны предохранительные сбросные также могут работать в системах с другими газами: пропаном, бутаном, воздухом, азотом и др., при условии, если они не содержат бензол.
Tехнические характеристики (по исполнениям)
| № | Вариант исполнения | Номинальный диаметр DN | Масса, кг |
|---|---|---|---|
| 1 | Предохранительный сбросной клапан РЕД-П-50 | 50 | 50 |
| 2 | Предохранительный сбросной клапан РЕД-П-100 | 100 | 107 |
| № | Наименование параметра | Разм. | Величина параметра |
|---|---|---|---|
| 1 | Точность срабатывания AC, не более | % | ± 5 |
| 2 | Способ присоединения к трубопроводу: — фланцевый по ГОСТ 33259-2015*. |
мм | DN50 или DN100 PN16 |
| 3 | Температура рабочей среды, TS | °С | от -20°С до + 60°С |
| 4 | Температура окружающей среды | °С | от -40°С до + 60°С |
| 5 | Класс герметичности | — | класс «А» по ГОСТ 9544-2015 |
| 6 | Средний срок службы до списания | лет | 40 |
Чертежи и схемы
Документы
-
Разрешительная документация
-
Эксплуатационная документация
CAD
Доступ к Библиотеке доступен по паролю. Пожалуйста, заполните форму и мы пришлем Вам доступы в течение рабочего дня.
Библиотека CAD SOLIDWORKS
Для работы с файлами с расширением *.sldprt необходима программа SolidWorks 2015 или новее. Для просмотра файлов с расширением *.sldprt можно использовать SolidWorks eDrawings Viewer. Для работы с файлами 3D библиотек с расширением *.x_t и *.step может использоваться любое специализированное ПО для 3D проектирования: Autodesk AutoCAD, Autodesk Inventor Fusion, Unigraphics, IronCAD, КОМПАС, IMSI TurboCAD, Rhinoceros, CATIA, Siemens Solid Edge, STEP Tools STEP File Browser, Kubotek USA KeyCreator и Free CAD.
Преимущества
- Прямоточная конструкция корпуса
- Высокая точность срабатывания ±5%
- Хорошая чувствительность
- Устройство для принудительного срабатывания
- Полная герметичность при закрытии
- Широкий диапазон давления срабатывания
- Специальное отверстие для подключения приспособлений для настройки и проверки
- Большая пропускная способность
- Изготовлено в России
